Применение водоразбавляемых акриловых толстопленочных антикоррозионных покрытий в резервуарах для сточных вод

За многие годы развития антикоррозионные материалы и технологии строительства резервуаров для сточных вод достигли высокого уровня зрелости. В настоящее время широко используются сверхпрочные антикоррозионные покрытия и облицовочные материалы, применяемые в некоторых резервуарах для сточных вод. В практическом применении защита от коррозии для резервуаров для сточных вод в первую очередь касается внутренних стенок резервуара, фундаментных плит и кровельных плит. Реконструкция существующих резервуаров для сточных вод представляет большую сложность, чем защита вновь построенных, в основном из-за различий в содержании влаги в бетоне (включая примеси) и прочности, что значительно влияет на сложность строительства.

Вновь построенный бетонный резервуар для сточных вод соответствует проектным требованиям по прочности и влажности (обычно <8%), что позволяет использовать его в качестве антикоррозионного покрытия. Следовательно, для нанесения можно выбрать такие распространенные антикоррозионные материалы, как эпоксидные, полиуретановые, цианистые, битумные, виниловые, полимочевинные покрытия, материалы из стекловолокна, армированного смолой, хлопьевидный раствор или коррозионно-стойкие кирпичные панели. Процесс прост, а контроль качества легко осуществим. Процесс защиты от коррозии новых бетонных резервуаров для сточных вод в основном состоит из нескольких простых процедур: шлифование поверхности, ремонт и выравнивание дефектов, нанесение проникающей грунтовки и установка различных защитных слоев (с разделительными слоями из стекловолокна, необходимыми для кирпичной/плиточной облицовки). Достичь удовлетворительного качества защиты от коррозии можно путем обеспечения надлежащего контроля каждого этапа работы.

Отремонтированные резервуары для сточных вод, которые годами находились в запущенном состоянии, имеют различные степени повреждений в виде сотовых трещин и точечных коррозионных повреждений, а также сильное отслоение, вызванное коррозией бетона в результате длительного погружения в сточные воды. Вдобавок к этому, капиллярная структура бетона способствует накоплению в его порах смеси бактерий, водорослей, примесей и кристаллизованных жидкостей. Поэтому первым шагом в антикоррозионной обработке отремонтированных резервуаров для сточных вод является удаление этих смесей загрязняющих веществ. Обычные методы включают продувку паром, промывку водой под высоким давлением и вакуумное всасывание для тщательной очистки от загрязнений, с последующей естественной сушкой (или сушкой горячим воздухом, где это возможно). Даже после такой обработки практика показывает, что внутреннее содержание влаги в бетоне остается высоким, особенно в более глубоких слоях, где тщательная сушка затруднена. Это приводит к плохой адгезии или даже образованию пузырей и отслоению масляных покрытий или клеев для облицовки. Для достижения оптимальной фиксации антикоррозионного слоя технические специалисты используют гидроизоляционный агент для герметизации поверхности, предотвращающий миграцию влаги из более глубоких слоев. После высыхания гидроизоляционного слоя наносится антикоррозионный слой. Хотя такой подход временно облегчает нанесение антикоррозионного покрытия, он увеличивает затраты. Кроме того, гидроизоляционные средства могут быть несовместимы с некоторыми антикоррозионными материалами, что усложняет и значительно затрудняет проекты по реконструкции существующих резервуаров для сточных вод. Как можно удовлетворить требования к качеству и долговечности при реконструкции существующих канализационных резервуаров, не превышая ограниченный строительный бюджет и добившись приемлемого решения? Здесь на помощь приходят водоразбавляемые акриловые толстопленочные антикоррозионные покрытия — двухкомпонентный материал, обеспечивающий защиту от коррозии и нанесение на влажную поверхность (при отсутствии стоячей воды), в сочетании с неожиданно низкой ценой для антикоррозионной и противоплесневой защиты канализационных резервуаров. Благодаря успешной разработке этого водорастворимого акрилового толстопленочного антикоррозионного покрытия, антикоррозионные работы на реконструированных канализационных резервуарах стали простыми, удобными и экологически безопасными. Помимо упрощения антикоррозионных работ на реконструированных канализационных резервуарах, оно также предлагает улучшенный, превосходный вариант для защиты от коррозии новых конструкций или сухих бетонных поверхностей.

Водоразбавляемое акриловое толстопленочное антикоррозионное покрытие представляет собой эластичный двухкомпонентный материал на основе водной эмульсии, состоящий из жидкого и порошкообразного компонентов. Основные пленкообразующие вещества включают высокоэластичную эпоксидную эмульсию, полиэтилен, наноэмульсию, третичную карбоновую кислоту, полисилоксан и добавки. Гибкая пленка этого водорастворимого акрилового толстопленочного антикоррозионного покрытия эффективно ремонтирует и маскирует микротрещины в бетоне. Оно обладает устойчивостью к кислотам, щелочам, солям, плесени, бензину, керосину и дизельному топливу. Подходит для нанесения непосредственно на плитку, образуя сплошной, интегрированный антикоррозионный и водонепроницаемый слой покрытия. Акриловые антикоррозионные покрытия на водной основе с толстым слоем являются экологически чистыми, нетоксичными и не загрязняют окружающую среду. Их можно наносить как на сухие, так и на влажные бетонные основания, они удобны в применении и быстро сохнут. Их стоимость значительно ниже, чем у других антикоррозионных материалов для канализационных резервуаров. Их физико-химические свойства включают: прочность сцепления с бетоном >1,5 МПа, удлинение ≥150%, водонепроницаемость 0,3 МПа (1 час), устойчивость к 10% растворам серной кислоты, 10% уксусной кислоты, 10% соляной кислоты, 10% гидроксида натрия и насыщенным растворам хлорида натрия, устойчивость к минеральным маслам и озону (50pphm, 40°C*168ч), устойчивость к плесени, время высыхания поверхности ≤2ч, полное отвердевание ≤6ч, с содержанием двухкомпонентных твердых веществ 60%. Его выдающиеся характеристики следующие:

1. Применим как к сухим, так и к влажным бетонным поверхностям, обеспечивая простоту, удобство и низкую стоимость.
2. Гибкая эластичность с высоким удлинением, способная перекрывать микротрещины и восстанавливать дефекты.
3. Устойчив к кислотам, щелочам, солям, маслам, биологической плесени и озону.
4. На водной основе и экологически чистый, нетоксичный и не загрязняющий окружающую среду, экологичный и здоровый, особенно подходит для применения в ограниченных пространствах.
5. Высокая прочность сцепления, высокая прочность на разрыв, устойчивость к истиранию и ударам.
6. Образует сплошную пленку; может наноситься распылением или кистью на наклонные, вертикальные или любые изогнутые поверхности; быстрое отверждение; интегрированная гидроизоляция и защита от коррозии.
7. Устойчив к растрескиванию при термоциклировании, с замораживанием-оттаиванием и термической стабильностью. Подходит для длительного использования при температурах от -30 °C до 80 °C и может выдерживать кратковременные термические удары до 150 °C.
8. Сохраняет целостность без отслаивания или образования пузырей при длительном погружении. Обладает высокой устойчивостью к ультрафиолетовому излучению для наружного применения, обеспечивая долговременную прочность.
9. Высокое содержание твердых веществ позволяет наносить однослойное покрытие толщиной более 300 мкм, что снижает затраты на нанесение. Может ламинироваться нетканым материалом для формирования антикоррозионной системы покрытия общей толщиной от 1 до 2 мм.
10. Водорастворимый и негорючий, что обеспечивает более безопасное нанесение в закрытых помещениях. Состав без летучих органических соединений соответствует экологическим требованиям.

Акриловые толстопленочные антикоррозионные покрытия на водной основе, благодаря низкой стоимости нанесения и множеству превосходных свойств, постепенно привлекают внимание и продвигаются для использования строительными, проектными и подрядными организациями. В области защиты от коррозии резервуаров для сточных вод они стали «броней» для защиты бетона наряду с другими коррозионно-стойкими материалами. Являясь экономически эффективным новичком среди многочисленных коррозионно-стойких материалов для канализационных резервуаров, водоразбавляемые акриловые толстопленочные антикоррозионные покрытия отличаются простыми и удобными в исполнении процедурами нанесения, в значительной степени отражающими методы нанесения других покрытий или антикоррозионных материалов из стеклопластика. На примере реконструкции существующего канализационного резервуара автор описывает следующие этапы строительства:

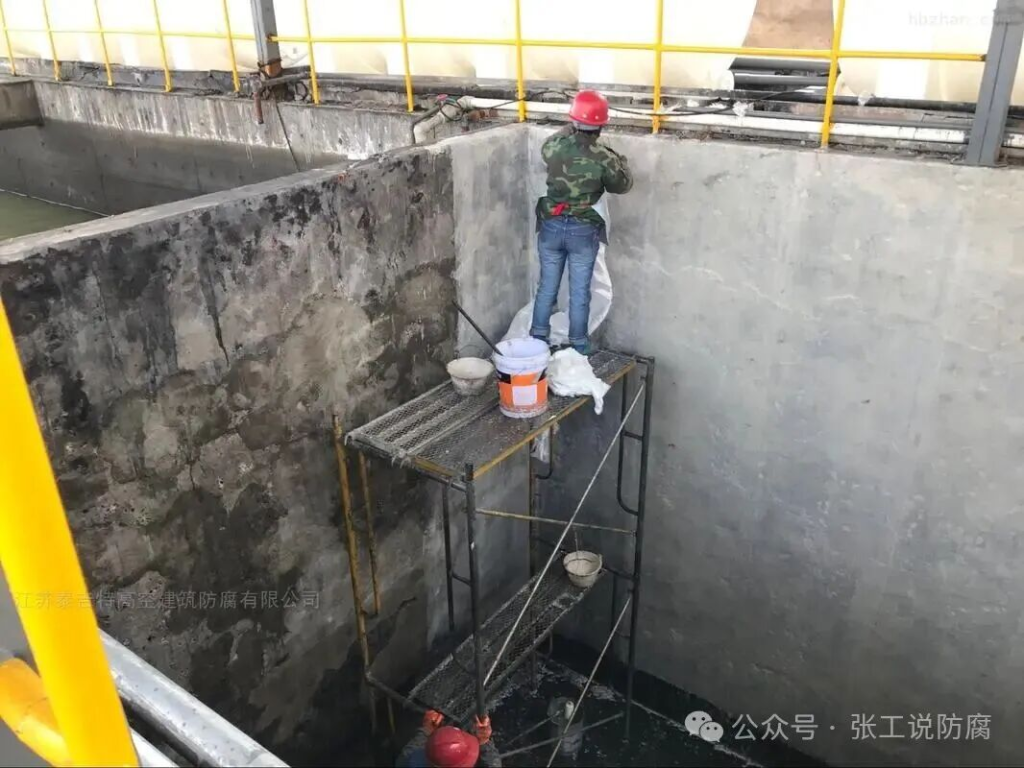

1. Подготовка бетонного основания. Использовать пар или воду под высоким давлением для очистки или промывки внутренней поверхности потолка, стеновых панелей и основания канализационного резервуара. Визуально осмотреть или использовать тестовые полоски, чтобы убедиться в отсутствии загрязнений и pH около 7. Дать высохнуть естественным путем; допускается небольшая влажность без скопления воды. Затем использовать шлифовальную машину для удаления и ремонта дефектов поверхности, таких как сотовые трещины, трещины и участки с высолами или отслоениями, обеспечив чистое, ровное бетонное основание с достаточной прочностью.
2. Смешивание и подготовка краски. Подготовьте покрытие в соответствии с техническими характеристиками и пропорциями, указанными в руководстве по применению водоэмульсионного акрилового толстопленочного антикоррозионного покрытия. Смешайте жидкие и порошковые компоненты, тщательно перемешивая до однородной консистенции (примечание: при смешивании порошок следует медленно добавлять в жидкость). Перемешивайте не менее 10 минут, пока не перестанут появляться пузырьки. Во время смешивания избегайте попадания посторонних веществ. Подготовленное покрытие необходимо использовать в течение одного часа; оставшийся материал не подлежит повторному использованию. После приготовления каждой партии тщательно промойте емкость для смешивания, лопатки для перемешивания и все сопутствующее оборудование чистой водой, чтобы не ухудшить качество последующей партии и характеристики нанесения.
3. Нанесение покрытия. Нанесение может производиться кистью или распылителем, при этом ручное нанесение кистью обычно осуществляется с помощью кистей с длинной ручкой (150 мм или более) или валиков. Наносите покрытие крест-накрест, чтобы обеспечить равномерное покрытие, одинаковую толщину и отсутствие потеков или скоплений. Постоянно контролируйте толщину покрытия с помощью измерителя толщины влажной пленки до достижения толщины, указанной в проекте. Если применяется армирующий слой из нетканого материала, сначала нанесите краску на основу, а затем уложите ткань. Убедитесь, что ткань лежит ровно, без складок, пузырей или вздутий, а нахлесты соответствуют указанным требованиям. С помощью валика разгладьте ткань, удалите застрявший воздух, а затем нанесите второй слой водоэмульсионного акрилового толстопленочного антикоррозионного покрытия. Продолжайте нанесение слоев до достижения необходимого количества. Рекомендуется наносить не более трех слоев подряд с помощью метода непрерывного нанесения слоев.
4. Отверждение антикоррозионного покрытия. После нанесения водоэмульсионного акрилового толстопленочного антикоррозионного покрытия дайте ему высохнуть и отвердеть естественным путем. В течение этого периода избегайте контакта с загрязняющими веществами, которые могут нарушить целостность покрытия и повредить антикоррозионный слой. Обеспечьте эффективную защиту антикоррозионного покрытия. Любое поврежденное покрытие необходимо незамедлительно отремонтировать, чтобы обеспечить целостность системы водоэмульсионного акрилового толстопленочного антикоррозионного покрытия.
5. Стандарты антикоррозионного строительства. Стандарты антикоррозионного строительства для резервуаров для сточных вод с использованием водорастворимых акриловых толстопленочных антикоррозионных покрытий могут быть реализованы в соответствии с GB50046-2018 «Кодекс проектирования антикоррозионной защиты промышленных зданий», GB50244-2018 «Кодекс приемки качества строительства антикоррозионных инженерных систем зданий» и соответствующими требованиями к проектированию строительства.

Появление водоразбавляемых акриловых толстопленочных антикоррозионных покрытий открыло новые возможности для использования коррозионностойких материалов в сфере производства резервуаров для сточных вод. Кроме того, это расширило сферу применения недорогих высококачественных антикоррозионных материалов до беспрецедентных масштабов, изменив представления отрасли о том, что такое действительно экономически эффективный продукт. Успешное применение водоразбавляемых акриловых толстопленочных антикоррозионных покрытий на влажных бетонных основаниях и при реконструкции существующих бетонных резервуаров для сточных вод в сочетании с их важными свойствами, такими как водоразбавляемость, негорючесть, безопасность и экологичность, расширило сферу их применения, включив в нее крупные бассейны, аквапарки, водоочистные сооружения, водопроводные трубопроводы, градирни электростанций, полигоны для захоронения отходов и фермы по разведению пресноводных организмов. Уникальная двойная функциональность водоразбавляемых акриловых толстопленочных антикоррозионных покрытий, одновременно обеспечивающих коррозионную стойкость и водонепроницаемость, несомненно, будет стимулировать постоянное расширение и быстрое развитие рынка их применения. Это дает надежду на реализацию новой волны экономического роста в области водоразбавляемых антикоррозионных материалов для тяжелых условий эксплуатации.Статья взята из Интернета.
